CWT5113-2 IoT RTU工業物聯網網關

11DI|5DO | 4AI,支持短信、GPRS/4G通訊(可選Wi-Fi)

CWT5113-2 GPRS RTU, Wi-Fi RTU, 工業GPRS物聯網網關,Wi-Fi物聯網網關


CWT5113-2是一款具有多路采集與控制接口,并具備多種通訊方式的遠程測控終端,他采用工業級的GSM/GPRS收發模塊和高性能32位處理器,內嵌實時操作系統,具有11路開關量輸入、5路開關量輸出、4路模擬量輸入和一個RS232接口,支持短信、GPRS等無線通訊方式,因其電氣接口標準,極易與傳感器、變送器、儀表、PLC等工控設備連接,可將數據遠程傳送給中心測控程序。由多個CWT5113-2與中心測控程序組建的遠程測控系統,可滿足同時對多個分散廣、距離遠、無人值守的工業監控點的無線實時測控需求??蓮V泛應用于工業自動化控制、基站監控、機房監控、環境環保監測、供水、電力、農業等領域。


CWT5113-2 IoT RTU


接口特性及技術指標

接口類型

數量

簡要特性

技術指標

IO接口

開關量輸入

(DI)

11

l 濕節點,電平(5-30V)觸發

l 可配置為脈沖計數接口

l 光耦隔離(隔離電壓:5000V)

l 計數頻率為10Hz

開關量輸出(DO)

5

l 遠程或本地事件觸發執行開、關、脈沖等操作

l 輸出狀態斷電記憶保存

l 集電極開路輸出

l 輸出驅動電壓=設備供電壓

l 輸出驅動電流≤500mA

模擬量輸入

(AI)

4

l 采集4-20mA(可選0-5V)信號

l 可將采集值轉換為實際測量值,支持校準

l 可設置多項采樣、報警(如設置上下限報警值)與數據上報參數

l 支持連接及斷開狀態檢測

l 雙重數字濾波器抗噪

l 采樣頻率:33Hz

l 10位精度

通訊接口

RS232

1

l 連接電腦的參數配置接口

l 支持與TCP雙向數據透明傳輸

l RS-232C, 默認通訊參數9600,n,8,0,1

l 可選RS485

?

產品技術特點

> 采用高性能工業級32位ARM處理器

> 板載高性能工業級無線通信模塊(可選GPRS,4G),支持短信、語音通話、數據雙向通信,可替選為Wi-Fi版本

> 內置雙重看門狗,保障設備永不死機,7×24小時不間斷工作

> 每一路IO通道均可設置獨立的信號采集、報警與數據上報參數

> 確認計數器,重發計時器等保證通訊的即時性和準確性

> 自動網絡重連,錯誤重發等機制保障短信或數據的準確到達

> 設備自動對時和手動對時,時鐘源支持Sms, NTP, CwtIO Server

> 多組秒、分、日、周、月定時器,可執行數十種定時器動作(如定時輸出動作、定時數據上報、定時更改設置)

> 基于事件的聯動編程器(如報警事件觸發輸出口自動動作),定時器回調動作,消息派發

> 可選內置溫度傳感器,設置溫度上下限報警

> 可選內置電池,斷電后GSM模塊自動休眠,電池可續航8-20小時,支持斷電報警和來電短信提醒

?

通信功能

CWT5002-1 IoT RTU

短信通信

(Wi-Fi版本不支持)

l?可預置10個管理員手機號碼,可分配每個號碼接收報警短信的權限,自動屏蔽非管理員號碼的來電及短信

l?每一路IO接口均可設置報警態或上下限報警值,通過短信報警

l?自定義短信報警和恢復內容,短信內容自帶時間戳,準確判斷設備報警時間

l?短信遠程查詢任意接口狀態或數據,短信輸出控制

l?設備狀態或接口數據定時短信報告

l?可通過短信指令遠程設置參數,支持自定義短信命令

l?SIM卡欠費短信提醒,查余額

CWT5002-1 IoT RTU

無線數據通信

l?通過GPRS/4G(可選Wi-Fi),TCP/IP連接遠端多個服務器進行數據交互,多設備組網

l?支持Cwt_IO,modbus TCP,http post,MQTT等多種數據通訊協議

l?多事件(如定時器、報警等)觸發數據上報,及下行控制

設備技術參數

Core

MCU

32位高性能ARM處理器

設備供電

供電

DC直流9-24V(標配電源適配器規格:DC12V/1.5A)

功耗

標稱電流200mA,待機時50mA@12V,通信時150mA@12V左右

網絡

無線網絡

默認為GSM無線通信模塊(適用于中國移動手機卡)

可選:4G全網通(適用于所有運營商手機卡)

可選:Wi-Fi(802.11 b/g 加密WEP/WPA/WPA2)

IO 接口

開關量輸入(DI)

11路濕節點(DC 5-30V)輸入, 光耦隔離(隔離電壓:5000V)

開關量輸出(DO)

5路極電集開路輸出(輸出驅動電壓=設備供電壓,輸出驅動電流≤500mA)

模擬量輸入(AI)

4路4-20mA(可選0-5V)信號輸入

采樣頻率:33Hz,10位精度,雙重數字濾波器抗噪

串口

RS232

1個,速率:1200~115200dps, 默認通訊參數9600,n,8,0,1

其他接口

SIM卡接口

抽屜式接口,支持1.8V/3V SIM卡

天線接口

標準SMA陰頭天線接口,特性阻抗50歐

可選件

內置電池

可充電鋰電池:1000mAh/3.7V,續航:8-20小時

GPS模塊

可選

工作環境

工作溫度

-30℃~+70℃

工作濕度

相對濕度 95% (無凝結)

物理指標

接線端子

2×14pin 3.81mm間距拔插式接線端子

外殼

金屬外殼,保護等級IP30

設備尺寸

130×80×25mm

產品重量

370g


標準包裝清單
RTU×1,天線×1,電源(AC220轉DC12V)×1,串口線×1

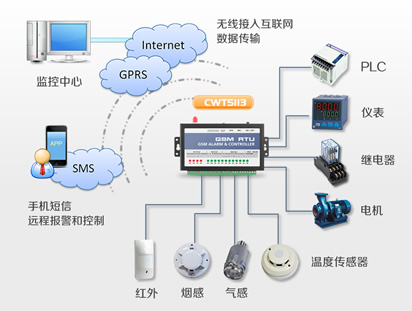

應用范圍
·連接變頻器,PLC工業儀器儀表遠程報警
·連接溫、濕度傳感器,水位,液位儀等
·連接模擬信號傳感器,電流,電壓變送器等
·遠程控制水泵,電機,電源,繼電器等
·連接人體感應器、煙感、水浸傳感器等傳感器
·串口數據小批量短信傳輸
·其他儀器,UPS等電氣設備
